为防范和控制原油和含油污水渗漏污染地下水体环境,原油储罐基础在土夹石回填层上增设了含GCL-NP钠基膨润土垫、HDPE高密度聚乙烯土工膜、长丝无纺土工布三层防渗层。其中,HDPE高密度聚乙烯土工是防渗工程质量控制的难点,它具有防渗系数高、化学稳定性好、耐老化、高机械强度、环保无公害等优良特性。其质量控制程度直接影响防渗工程总体质量。



　　本文重点来说一下HDPE土工防渗膜的施工工艺流程：首先，铺设时要保证其外观完好，无破损、再将其平缓展开，铺设到指定位置；然后按照尺寸要求切割，按焊接要求对切面焊接；防渗膜铺设就位后，在进行调整位置时应注意保护已安装好的防渗膜，接缝搭接宽度应满足规范要求。



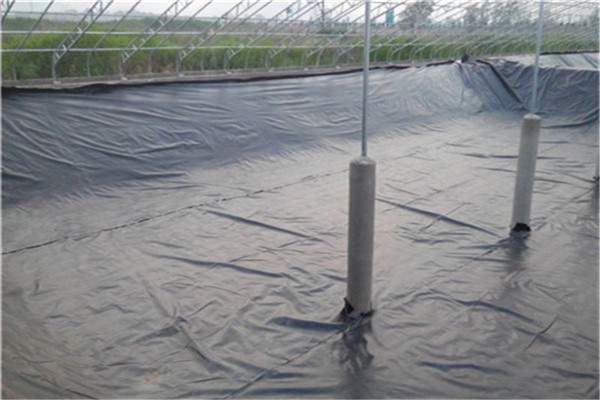

　　铺设施工方法：将2mm厚的防渗膜放置于已经铺好的聚酯长丝土工布上，由罐中心分别向两面缓缓展开，再用刀将其切割成梯形料，切割面按要求处理结束后再进行焊接，再铺设一层聚酯长丝土工布，四周要留出富余量，保护防渗效果。采用的双缝热合焊机为新型杰因特土工膜焊接机，焊接人员要密切注视焊缝的状况，及时调整焊接速度，必要时，在坡顶处设置固定点，对焊机的升降进行辅助控制，要控制热风的温度

　　一、双缝热合焊机焊接



　　采用的双缝热合焊机为新型杰因特土工膜焊接机，能一次完成一组双焊缝，并形成一个可充气检漏的空腔，可以使焊缝的检漏方法由真空法改进成充气法，保证焊接质量的同时极大的提高了工作效率。



　　双缝热合焊机的技术和工艺要求如下：



　　a、开机后，仔细观察批示仪表显示的温升情况，使设备充分预热，根据现场气候条件、土工膜特性、焊机行走速度等，焊机温度一般在350～400。



　　b、对铺膜后的搭接宽度的检查：HDPE膜焊接接缝搭接长度为100在焊接前，要对搭接的200左右范围内的膜面进行清理，用湿抹布擦掉灰尘、污物，使这部分保持清洁、干燥向焊机中插入膜时，搭接尺寸要准确，动作要迅速。



　　c、焊接部位不得有划伤、污点、水分、灰尘以及其他妨碍焊接和影响施工质量的杂质,在焊接中，焊接人员要密切注视焊缝的状况，及时调整焊接速度，以确保焊接质量。检查是否合格重新调整参数焊机状态复核填写司焊记录土工膜试铺调整搭接宽度清理搭接部位基底已经验收



　　d、在焊接中要保持焊缝的平直整齐，应及早对膜下不平整部分采取应对措施，避免影响焊机顺利运行。遇到特殊故障时，应及时停机，避免将膜



　　e、在坡度大于1:3的坡面上安装时，司焊和辅助人员必须在软梯上操作，且系好安全带。



　　f、在陡坡或垂直面处作业时，司焊人员要在吊篮里或直梯上操作，均应系牢安全带。必要时，在坡顶处设置固定点，对焊机的升降进行辅助控制，以便于准确操作，并确保焊机的安全进行。



　　g、司焊人员必须监近代焊机的电源电压是在22011V之内，否则应即时停机检修。



　　h、从事环境工程作业的HDPE土工膜焊接的司焊人员，必须是经验丰富，操作熟练的焊工。



　　i、在从事热合焊接时，根据安装条件，一般为2-3个人为一组，其中至少有一名中级或中级以上焊工负责司焊。



　　j、试焊。在正式焊接操作之前，应根据经验先设定设备参数，取300*600的小块膜进行试焊。然后在拉伸机上进行焊缝的剪切和剥离试验，如果不低于规定数值，则锁定参数，并以此为据开始正式焊接。否则，要重新确定参数，直到试验合格时为止。当温度、风速有较大变化时，应及时调整参数，重做试验，以确保用与施工的焊机性能、现场条件、产品质量符合规范要求。试焊成功或失败的评定标准按照图所示。对粘结的焊缝进行剪切和剥离检验时，只能膜被撕坏，不能出现焊口的破坏(即FTB)。对于大面积的HDPE土工膜，主要是使用双缝热合焊机进行焊接。但对于非直接搭接的部位以及局部修补、加强处理等情况下，都必须使用挤压熔焊机。



　　二、挤压熔焊机的技术和工艺要求如下：



　　a、铺膜前，向工程师递交详细的铺膜图和进度计划表;



　　b、检查接缝处基层是否平整、坚实，如有异物，应事先处理妥善。



　　c、检查焊缝处的搭接宽度是否合适(60)，接缝处的膜面应平整，松紧适中，不致形成“鱼咀”。



　　d、定位粘接：用热风枪将两幅膜的搭接部位粘接。粘接点的间距不宜大于60~80。要控制热风的温度，不可烫坏土工膜，又不得能轻易撕开。



　　e、打毛：用打毛机将焊缝处30~40宽度范围内的膜面打毛，达到彻底清洁，形成糙面。以增加其接触面积，但其深度不可超过膜厚的10%、打毛时要轻轻操作，尽量少损伤膜面。



　　f、试焊：在正式焊接之前，要取不小于300600的小样，根据经验初定设备参数进行试焊。然后切取试件，在拉伸机上进行剪切和剥离试验，如果检验结果符合规定，则锁定设备参数依此焊接。否则，重新调机、试焊、检验，直到合格时为止。



　　j、试焊成功或失败的评定标准是：对粘结的焊缝进行剪切和剥离检验时，只能膜被撕坏，不能出现焊口的破坏(即FTB)，如图1-6所示。焊机检查调试基底已经验收土工膜铺设调整搭接宽度接缝部位打毛调整焊机参数填写司焊记录。



　　三、挤压熔焊机焊接操作要点：



　　a、焊接时要将机头对正接缝，不得焊偏，不能允许滑焊、跳焊。b、焊缝中心的厚度为垫衬厚度的2.5倍，且不低于3后进行搭焊。



　　d、使用的焊条，入机前必须保持清洁、干燥，不得用有油污、脏物的手套、脏布、棉纱等擦拭焊条。



　　e、根据气温情况，对焊缝即时进行冷却处理。f、挤压熔焊作业因故中断时，必须慢慢减少焊条挤出量，不可突然中断焊接、重新施工时应从中断处进行打毛后再焊接。



　　g、挤压熔焊的作业组由3-4人组成。



　　h、进行挤压熔焊机操作的司焊人员必须是专业熟练人员。如果由初级人员操作，必须有熟练工在一旁指导、监视，并由相关人员负责签字。作业组的工作要以司焊人员为中心，紧密配合。



　　i、打毛工序要适当先行一步，但不可超越过多;负责冷却的人员必须及时;负责送焊条的人员必须适应焊接的速度。



　　四、HDPE土工膜焊缝的检测



　　1)对HDPE土工膜的焊接质量检验有非破坏性检验(检漏实验)和破坏性检验两种。热合双焊缝的非破坏性检测常采用充气法，挤压熔焊单焊缝的检漏常采用真空法和电火花法。



　　2)热合双焊缝的检漏：用充气(正压)法，即将要检验的整段焊缝两端暂时密封，插入特制的空心针头，连通空气压缩机。



　　a、检验步骤1：将拟检验的焊缝段A点的焊缝上层膜切开，并将A、B点处空腔封闭;插入针头并封闭;启动空压机或其他加压装置，在0.21MPa压力下稳定3-5分钟，压降不超过1/15，则检验通过。



　　b、检验步骤2：点的焊缝上层膜的封闭处切开，根据气体泄出的声音判断AB气道是否连续、通畅;;



　　c、检验步骤3：的焊缝切开出以及针孔处焊接封闭。



　　3)真空(负压)法是传统的老方法，即在焊缝上涂上肥皂水，罩上五面密封的真空盒，用真空泵抽真空，在负压下观察有无气泡产生，可以检查出孔洞或不严密之处。



　　4)电火花检测法系利用HDPE土工膜为电的绝缘体的特点，当仪器扫描到有孔洞或有孔隙和地面连通的部位时，即产生明亮的电火花。



　　五、土工膜焊接检验步骤：



　　a、焊接前在焊缝中置入导线;



　　b、用电火花仪对焊缝进行扫描，合格的焊缝为火花束无变化;



　　c、有空隙或薄弱的焊缝处将出现明亮火花，火花束集中进入，以此判定不严密部位。



　　5)破坏性检验：在工程验收时，无论是热合的双焊缝，还是挤压熔焊的单焊缝，都要进行焊缝的强度检验。按每万平方米取样件一块(1m*2m)的标准，由业主、监理指定或随机取样，送国家质量监督部门授权的塑料制品检验、鉴定单位予以检测。焊缝的剪切和剥离强度，不得低于规定标准。其检测指标详见下表1-6：表1-6破坏性检验检测指标材料种类剪切强度(MPa)热合焊接剥离(MPa)挤压熔焊剥离(Mpa)HDPE14.211.49.1土工膜缺陷的修补、对焊接检验切除样件部位、铺焊后发现的材料破损与缺陷、焊接缺陷以及检验时发现的不合格部位等，均应进行修补。、修补的程序是：对随时发现的缺陷部位用特制的白笔标注，并加编号记入工作日记，以免修补时漏掉;修补处的编号规则为B1，B2，B3?6?7?6?7连续排列;修补方案应经过队长的认可;修补后应抽样(10%~20%)做检漏实验(负压法或电火花法)。



　　六、土工膜补修的方法：



　　a、点焊：对材料上小于5的孔洞及局部焊缝的修补完善，可用挤压熔焊机进行点焊。



　　b、加盖：对不够厚度或不够严密的挤出焊缝，可用挤压熔焊机补焊一



　　c、补丁：对大的孔洞、刺破处、膜面严重损伤处、取样处、十字缝交叉处以及其它各种因素造成的缺损部位，均可用加盖补丁方法来修补。补丁尺寸：十字缝处为切角的方形300300，或D=300。其余情况，一般边长不小于200，补丁边距缺陷处不小于80、修补处的检验：修补任务的操作，只能是在相关人员指导下进行;修补后要对成品抽样做检漏实验。



　　七、HDPE土工膜焊接特殊部位的处理



　　1、边坡交汇处即坝坡拐弯处：铺设和焊接均属特殊情况，要根据实际状况特殊裁剪，方能使土工膜紧贴坝坡基地，否则，会造成“悬空”或“起鼓”现象。



　　2、施工要点：在此区域内，操作人员要精心测量，把土工膜裁剪成上宽下窄的倒梯形。3、焊接数据的控制：不论是生产性焊接还是试验性焊接，必须保持焊接的温度、速度、夹持棍的压力使焊接达到效果。每条焊缝应被检验,焊接质量保证控制措施,焊接边坡时，焊缝长度方向应沿坡度延伸，不能横穿。尽量减少边脚和零星膜的焊接。



　　4、在焊接操作时应有一位焊接主管人员进行监督。



　　5、HDPE土工膜表面应清除油脂、水分、灰尘、垃圾和其他杂物。



　　6、如果焊接在晚上操作，应有充足的照明。



　　7、在HDPE土工膜搭接处，应去掉皱折，当皱折大小于10厘米时，采用圆形或椭圆补丁，补丁大小应超出切口周边5厘米。



　　8、当环境温度和不利的天气条件严重影响HDPE土工膜焊接时，应停止作业。



　　9、应对焊接机定时保养，要经常清理焊接机设备中残留物。
