土工膜作为防渗工程中不可缺少的一员，除了材料本身的质量要过硬以外，现场的土工膜焊接施工也尤为重要，两者缺一不可，否则都会影响到防渗工程的成改，所以，焊接施工完毕后，必须进行质量检测。



　　做为一家专业的土工膜厂家，我们有义务为您提示一下，工程中使用hdpe土工膜焊接完成后，务必要按一定的步骤来进行检测，只有这样，才能做到滴水不漏，以下就是我们为您整理的有关hdpe土工膜检测的方法以及步骤。

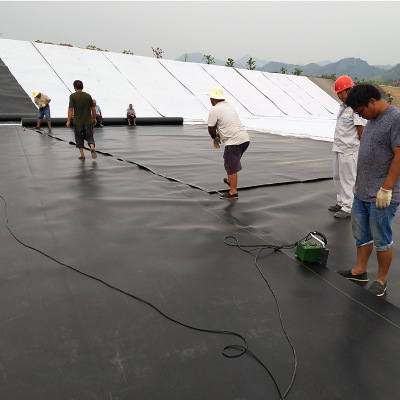

　　在HDPE土工膜的焊接施工前，首先需要进行试焊，以确保正式焊接时的质量得到保证。以下是试焊的一些操作事项及注意要点：试焊上、下午至少各进行一次。在焊机断电后，再启用时也需要进行一次试焊。



　　防渗土工膜的检测按三个步骤进行，即目测、充气检测及破坏试验，目测主要是对铺设的土工膜外观、焊缝质量、T型焊接、基底杂物等进行细致的检查，所有施工人员对这一工作都应贯彻在全部施工过程中。

　　施工前，进行取样试焊是保证正式施工后焊接质量及效率非常重要的一个步骤。严格执行试焊规定，可以减少焊接的不合格率，加快焊接的速度，减少焊接的损耗，可以说一个好的试焊是HDPE土工膜施工的良好开端。只有优质的进口HDPE土工膜+严格的施工标准，才能确保防渗工程的长久可靠。



　　除目检外，如有必要还可采用真空检测和气压检测，充气压检测的充气强度为0.25Mpa，5分钟不漏气，考虑到卷材较柔软易变形，允许压力下降20%。对HDPE土工膜进行拉力测试时(破坏试验)，其标准为在做剥离和剪切试验时，焊缝没被撕裂开而母才被撕拉破坏，此时焊接合格。



　　对粘接的焊缝进行剪切和剥离检验时，只能土工膜被撕坏，不能出现焊口的破坏。测试得到的剥离和剪切值需要满足规定的数值，否则即为测试不合格。热熔焊和挤出焊的样品都需要通过试焊测试，五个样品中如果有一个未通过都需要重新进行试焊。



　　HDPE土工膜的外观检查，发现膜面有孔眼等缺陷损及焊接过程中出现的漏焊、虚焊、破损等情况下，应及时用新鲜的母材修补，补疤每边超过破损部位10-20cm。



　　土工膜厂家的好与差每个人心目中好的评判标准不同，但是可以从以下几个维度来给出一个衡量的标准，首先是规格，如果一个公司或生产工厂经过多年的沉淀积累了一定的客户和足够的生产规模，从某种程序上来讲，可以达到好的一部分，否则也不会得到发展，但仅仅是规模还不够，其次要看其土工膜产品质量，怎么看呢?一要看厂家是否有自己的实验室，试想一下，如果连自己的产品都没法检测的话，相当于闭着眼睛做东西，也好不到哪里去。二看实际的合同案例，是否有过和大型工程合作的相关案例，这一点很重要，例如中字头的国企中，他们在考察一个企业的时候也是相当严格的，能与他们合作，这样的土工膜厂家应该就错不了了。
